1. Kondisi [Back]
Percobaan 1 kondisi 11
Buatlah sebuah rangkaian lengkap yang memuat 3 gerbang NAND dengan 2,3,input dan 4 input,kemudian gerbang NOR dengan 2 dan 4 input, kemudian 2 gerbang XOR dan 1 gerbang XNOR. Dan output akhir rangkaian keseluruhannya ditunjukkan dengan LED atau LOGIG PROBE. Dimana input awal berupa 4 saklar SPDT.

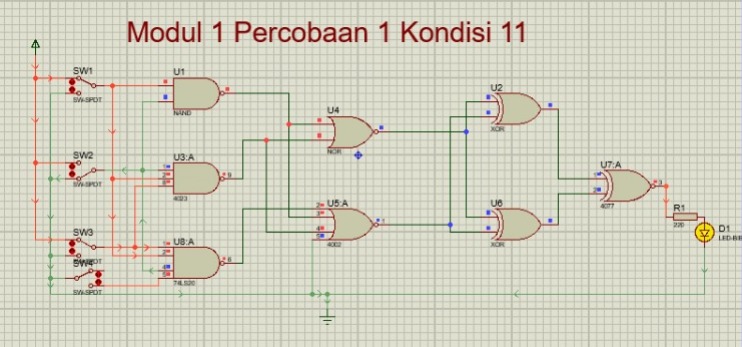

2. Gambar Rangkaian Simulasi [Back]
3. Video Simulasi [Back]
4. Prinsip Kerja Rangkaian [Back]
Percobaan 1 kondisi 11
Pada percobaan 1 ini kita menggunakan beberapa gerbang logika di antaranya gerbang logika NAND, NOR, XOR, XNOR. Untuk saklar ketika berada pada logika 1 itu berarti saklar terhubung dengan vcc sedangkan untuk saklar ketika berlogika 0 berarti terhubung ke ground. Pada gerbang pertama yaitu terdapat 3 gerbang NAND. Prinsip kerja dari gerbang logika NAND yaitu AND yang di inverterkan, maksudnya menggunakan prinsip AND yaitu prinsip perkalian dimana keluaran akan bernilai 1 jika semua nilai input adalah 1, dan jika salah satu atau lebih input ada yang bernilai nol maka output akan bernilai nol, lalu di inverterkan atau di not kan yaitu merubah atau membalikkan nilai yang ada. Seperti di rangkaian ketika input berlogika 1 dan 0 maka hasil outputnya yaitu 0 karena NAND merupakan kebalikan dari AND maka hasil outputnya ialah 1 dan begitu juga untuk gerbang NAND 2 dan 3.
Kemudian masuk ke gerbang logika NOR. Untuk percobaan kali ini menggunakan 2 gerbang NOR, untuk gerbang logika NOR ini menggunakan prinsip penjumlahan yang diinverterkan. Dimana jika salah satu dari input bernilai 1 maka outputnya 1. Hasil output dari NAND tadi masuk menjadi input dari NOR, inputnya yaitu berlogika 1 seperti pada rangkaian terdapat logika 1 pada input pertama dan logika 1 pada input kedua, maka hasil output nya yaitu 1 karena prinsip kerja dari NOR adalah kebalikan dari dari OR maka hasil outpunya menjadi 0. Begitu juga untuk gerbang NOR yang kedua.
Setelah dari gerbang NOR masuk ke gerbang logika XOR. Untuk prinsip kerja XOR yaitu penjumlahan eksklusif, jika jumlah input logika 1 berjumlah genap maka hasil output nya yaitu 0 sedangkan jika jumlah input logika 1 berjumlah ganjil maka hasil outputnya yaitu 1. Dari rangkaian diatas, kedua input itu berlogika 0 jika dijumlahkan hasil nya genap sehingga outpunya adalah 0.
Setelah dari gerbang logika XOR masuk ke gerbang logika XNOR, dimana prinsip kerja dari XNOR yaitu penjumlahan eksklusif yang diinverterkan. Dimana jumlah input logika 1 berjumlah genap maka hasil outputnya 1 dan jika jumlah input logika 1 berjumlah ganjil maka hasil outputnya yaitu 0. Seperti pada rangkaian hasil dari XOR sebelumnya yaitu 0 maka hasil output dari XNOR yaitu 1 yang ditandai dengan warna merah.
