1. Tujuan [kembali]
- Mengetahui diagram blog,rangkaian dalam, dan tabel kebenaran dari IC 74138 Decoder
- Dapat membuat rangkaian dalam pada proteus
2. Alat dan Bahan [kembali]
Alat
1. Logic Probe
Digunakan sebagai hasil output yang hanya terdapat 2 kode biner yaitu angka 1 dan 0.
Common Spesifikasi :
1. Input impedance. 1 Mɖ
2. Width of min. pulse: 30 ns.
3. Max. input frequency: 17 MHz.
4. Measurable logic gate: TTL and CMOS Logic 1 (red LED lights) and then buzz. 2.3 VŲ0.2 V 70 % Vcc. Logic 0 (green LED lights) and then buzz. 0.8 VŲ0.2 V 30 % Vcc.
5. Input overvoltage protection: Ų220V DC/AC 15 sec.
6. Pulse (yellow LED) flashing time: 500ms.
7. Power supply protection:Ų20 V.
Special functions for LP-3500
1. ABS case.
2. Two audio tones
3. Two external terminal. It is also available for LP-2800 but at extra-pay
Bahan
1. IC 74LS138
- Designed specifically for high speed: Memory decoders Data transmission systems
- DM74LS138 3-to-8-line decoders incorporates 3 enable inputs to simplify cascading and/ordata reception
- DM74LS139 contains two fully independent 2-to-4-line decoders/demultiplexers Schottky clamped for high performance
- Typical propagation delay (3 levels of logic) DM74LS138 21 ns DM74LS139 21 ns
- Typical power dissipation DM74LS138 32 mW DM74LS139 34 mW2.
2. Logic State
Gerbang Logika (Logic Gates) adalah sebuah entitas untuk melakukan pengolahan input-input yang berupa bilangan biner (hanya terdapat 2 kode bilangan biner yaitu, angka 1 dan 0.
3. Dasar Teori [kembali]
IC 74138 adalah sebuah aplikasi demultiplexer. Demultiplexer adalah perangkat elektronik yang berfungsi untuk memilih salah satu data dari banyak data menggunakan suatu data input. Demultiplexer sering disebut sebagai perangkat dengan sedikit input dan banyak output ic ini cocok untuk pengguna mikrokontroler yang membutuhkan output.
Demultiplexer 74LS138 berfungsi untuk memilih salah satu dari 8 jalur dengan memberikan data BCD 3 bit pada jalur masukan A0 – A2. Demultiplexer 74LS138 memiliki 8 jalur keluaran Q0 – Q7, 3 jalur masukan A0 – A2 dan 3 jalur kontrol expansi E1 – E3.
- Diagram Blok IC 74

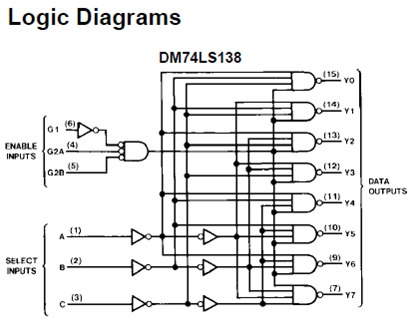

- Rangkaian Dalam IC 74138
- Tabel Kebenaran IC 74138
4. Langkah Percobaan [kembali]
- Siapkan komponen yang dibutuhkan
- Posisikan komponen sesuai dengan rangkaian
- Rangkai semua komponen dengan baik dan benar
- Tekan tombol play untuk menjalankan rangkaian

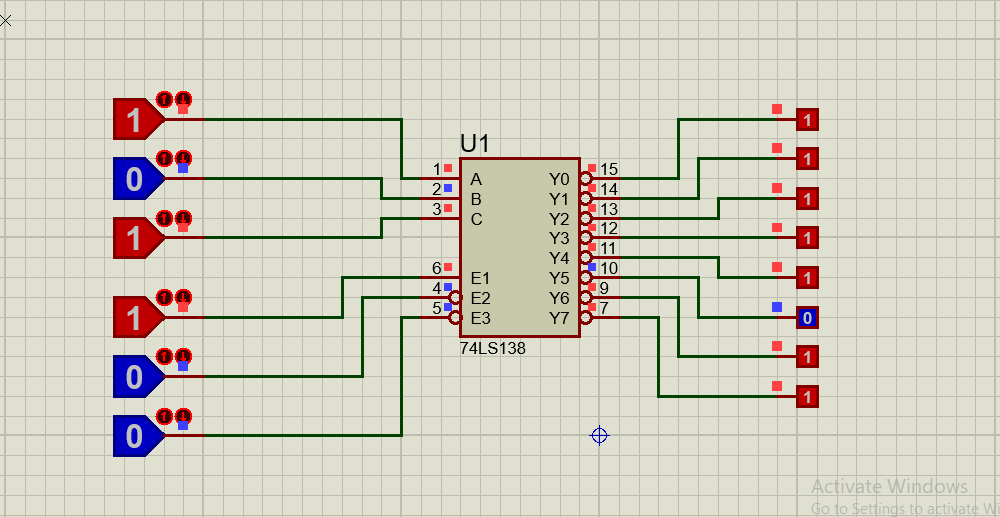

5. Gambar Rangkaian [kembali]
6. Prinsip Kerja [kembali]
Pada rangkaian diatas, menggunakan IC 74LS138 Encoder dengan 6 input dan 8 output. .Pada rangkaian diberi logic probe sebagai penanda untuk output dari IC tersebut. Ketika Input A diberi logika 1, input B berlogika 0, input C berlogika 1, Input E1 berlogika 1 dan input E2,E3 berlogika 0. Maka output ny yaitu hanya berlogika 0 pada Y5. Hal ini sesuai pada tabel kebenarannya.
7. Vidio [kembali]
8. Link Download [kembali]
Download Data Sheet logic Probe
