1. Kondisi [Kembali]
Percobaan 3 Kondisi 7
Buatlah rangkaian seperti pada percobaan 3 dan berilah led sebelum gerbang
logika NOR

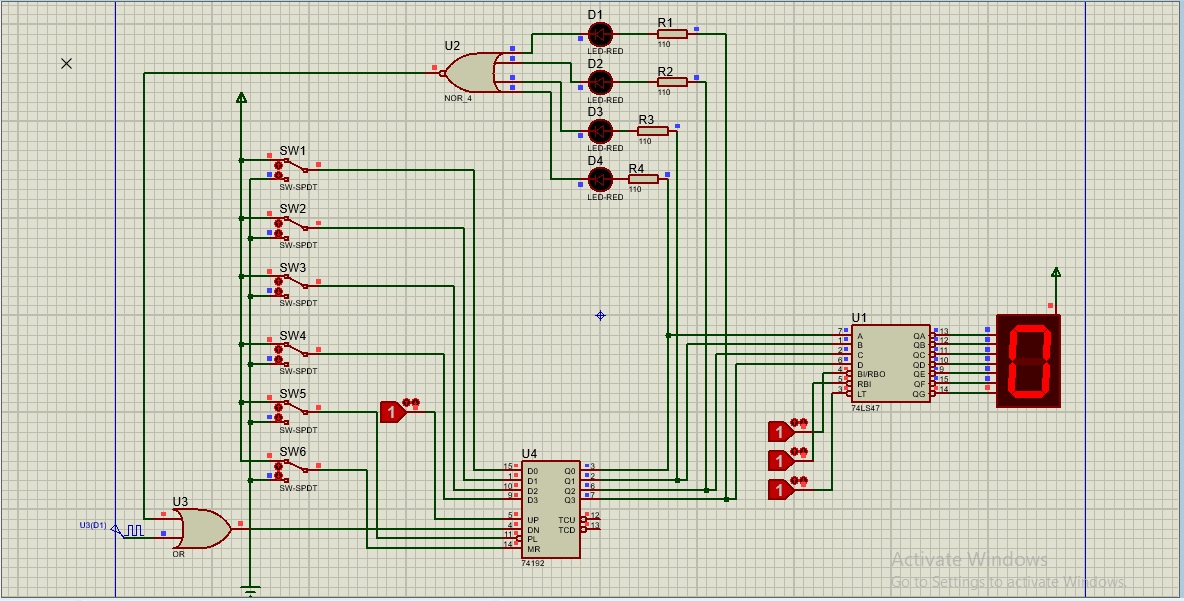

2. Gambar Rangkaian Simulasi
[Kembali]
3. Video Simulasi
[Kembali]
Pada percobaan 3 kondisi 7 merupakan bentuk rangkaian aplikasi counter decimal dari rangkaian decoding dan display seven segmen. Pada rangkaian ini menggunakan 2 IC, yaitu IC 74192 dan IC 74LS47. Pada IC 74192 terdapat 4 input data yaitu pin D0-D3, keluaran dari pin D0-D3 ini yaitu Q0-Q3. Sistem kerja dari IC ini yaitu input D0-D3 akan mengatur hasil yang akan ditampilkan pada 7SEG. Pin PL merupakan Pload, ia akan aktif ketika diberikan logika 0. Ketika diberikan logika 1 maka input pada D0-D3 diabaikan. Sehingga yang mempengaruhi hasil keluaran dari IC ini yaitu pin UP dan DN. Input UP diberi logika 1 dan DN diberi input CLK sehingga IC bekerja pada counter down. Begitu juga sebaliknya, ketika input UP diberikan sumber CLK dan input DN berlogika 1 maka IC bekerja pada counter UP.
Selanjutnya keluaran dari IC 72192 diumpankan pada input IC 74LS47. IC 74LS47 memiliki 4 input. Pin BI/RBO,RBI, dan LT merupakan aktif low. Display pada 7SEG akan menampilkan nilai 8 ketika input LT berlogika 1,dan pin BI/RBO,RBI berfungsi untuk mematikan keluaran dari IC. Pin BI/RBO,RBI ini jika dihubungkan ke vcc maka 7SEG akan aktif, sedangkan ketika dihubungkan ke ground maka 7SEG akan mati. Selain itu output pada IC 72192 dialirkan pada resistor dan lanjut ke LED. Karena tegangan yang diberikan kecil, maka pada LED terbaca 0000, sehingga masuk pada gerbang NOR 0000 dan menghasilkan keluaran 1. Output pada gerbang NOR ini diumpankan ke salah satu kaki OR sehingga input pada kaki OR yaitu 1 dan input pada kaki satunya lagi diberi sumber CLK. Sehingga keluaran pada OR yaitu 1, masuk pada pin DN pada IC 72192, hal inilah mengapa dikatakan rangkaian down.
