1. Kondisi [Kembali]
Percobaan 3 Kondisi 10
Ketika ditekan angka 1 pada keypad, muncul tulisan "Praktikum"

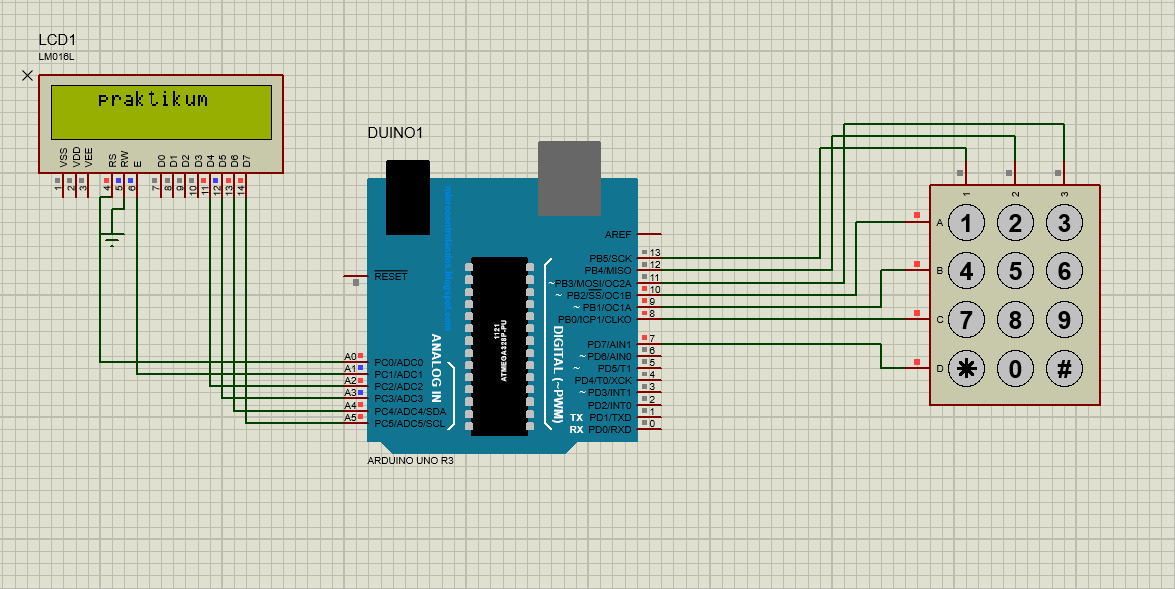

2. Gambar Rangkaian Simulasi
[Kembali]
3. Video Simulasi
[Kembali]
Pada percobaan 3 kondisi 10 yaitu ketika ditekan angka 1 pada keypad, maka muncul tulisan "praktikum". Pada percobaan ini kita akan menggunakan arduino uno, keypad, dan lcd. Pin yang digunakan pada arduino yaitu pin digital 7 -13 yang dipasang pada keypad dari pin D -3 secara berurutan. Selain itu pada input analog dipasang pada pin lcd, dimana pin A0 dihubungkan pada pin RS, RW dipasang ground, A1 dihubungkan pada pin E, dan pin A2-A5 dihubungkan pada pin D4-D7. Selanjutnya, untuk menjalankan rangkaian, perlu untuk memasukkan kode pada arduinonya terlebih dahulu. Kode ini diperoleh dari lisiting program yang sebelumnya sudah dibuat sesuai dengan kondisi yang diperintahkan.
Pada program lcd setcursor pada bagian voidloop. Sintaks ini digunakan untuk mengatur posisi kursor pada lcd. lcd yang digunakan yaitu 16x2, dimana terdapat 2 baris dan 16 kolom. Posisi ini nantinya akan mempengaruhi posisi tulisan "praktikum" pada lcd. Selanjutnya, sesuai dengan kondisi ketika ditekan 1 maka pada program kita dapat menambahkan perintah if (key=='1') dengan lcd.print("praktikum"). Sehingga, dapat dilihat ketika rangkaian dijalankan, jika ditekan angka 1 pada keypad, maka akan menampilkan tulisan "praktikum".
5. Link Download
[Kembali]
