Laporan Akhir Modul 3 Percobaan 1










1. Jurnal [Back]

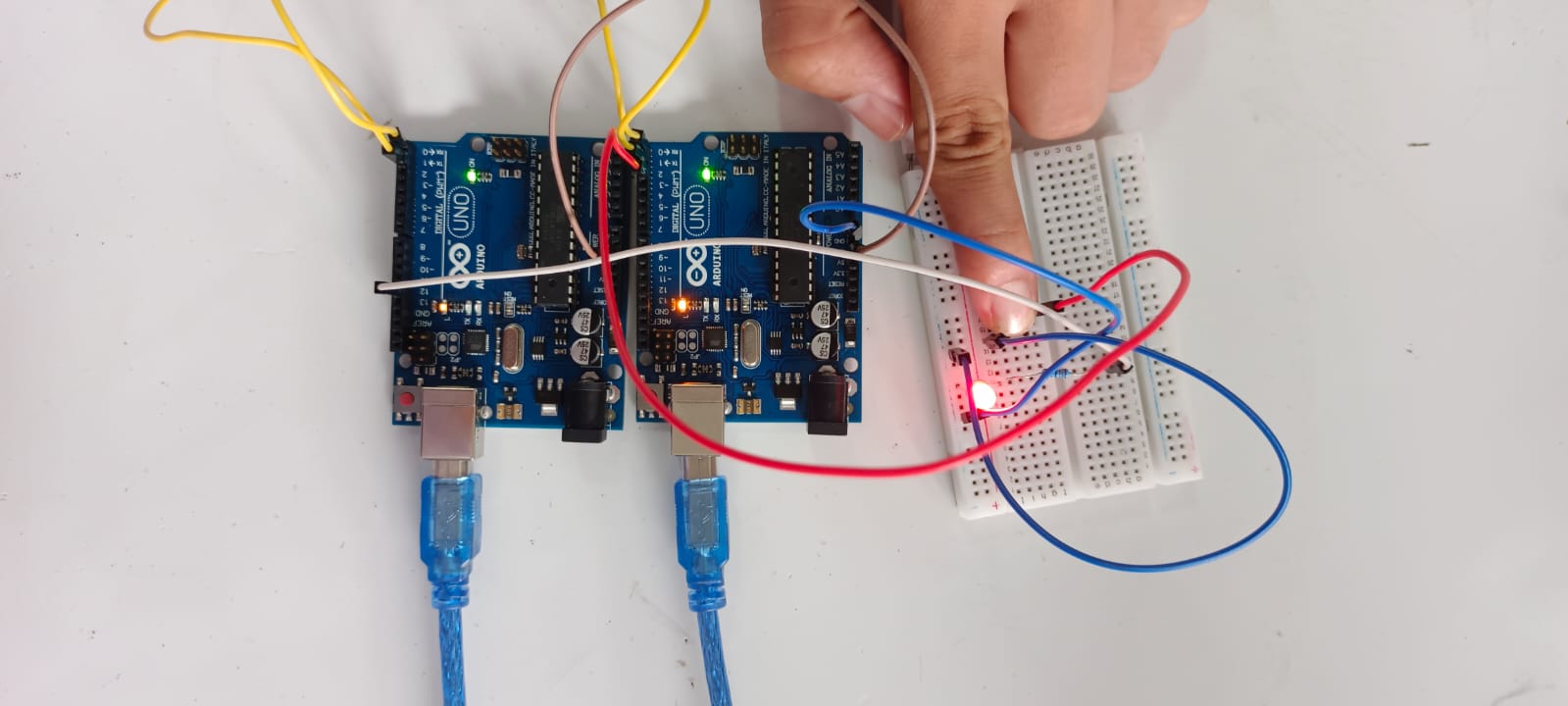

Pada percobaan 1 yaitu komunikasi menggunakan push button sebagai input dan led sebagai output yang diberi resistor

2. Alat dan Bahan [Back]

    2.1 Alat

    1. Bread Board


    2. Jumper



    2.2 Bahan


        - Push Button



 Push button adalah satu komponen elektronika yang dapat memutus dan mengalirkan arus listrik. Namun dalam hal ini, ia tak bersifat mengunci. Jadi ia akan kembali ke posisi semua saat selesai ditekan. Saat push button ditekan, ia menjadi bernilai HIGH dan akan menghantarkan arus listrik. Sedangkan apabila dilepas, maka ia bernilai LOW dan memutus arus listrik. Namun cara kerja saklar push button kadang berbeda tergantung dari jenisnya  apakah ia termasuk NO atau NC.


    -     LED





LED merupakan kependekan dari Light Emitting Diode, yakni salah satu dari banyak jenis perangkat semikonduktor yang mengeluarkan cahaya ketika arus listrik melewatinya.


    - Resistor





Resistor merupakan komponen elektronika yang bersifat menghambat arus listrik. Resistor termasuk dalam komponen pasif karena komponen ini tidak membutuhkan arus listrik untuk bekerja.


    2.3 Komponen lainnya

    -     Arduino



Arduino adalah kit elektronik atau papan rangkaian elektronik open source yang di
dalamnya terdapat komponen utama yaitu sebuah chip mikrokontroler dengan jenis AVR dari
perusahaan Atmel. Dalam memprogram Arduino, kita bisa menggunakan komunikasi serial agar Arduino dapat berhubungan dengan komputer ataupun perangkat lain.

3. Rangkaian Simulasi [Back]






4. Prinsip Kerja Rangkaian [Back]


Pada percobaan 1 komunikasi UART, dimana pin rt pada master terhubung ke pin rx slave dan pin rt pada slave terhubung ke pin rx master. Pada rangkaian menggunakan push button sebagai input yg terhubung pada pin 2 master dan led terhubung pada pin 12 slave yg sudah diberi resistor sebelumnyan. Beralih pada program bagian master, oertama deklarasikan push button pada pin 2 , push button di set pullup dimana y akan hidup jika diberi logika 0, pada bagian void loop terdapat fungsi jika diberikan input 0 maka serial print akan "1" atau aktif dan selain itu print "2". Selanjutnya beralih pada program slave, deklarasikan led pada pin 12 diatur pada bagian void loopnya dengan memberikan fungsi if ketika ==1 maka led akan hidup dan selain itu led akan mati. Sehingga ketika  rangkaian di jalan dan push button di tekan led akan menyala.


5. Video Rangkaian [Back]





6. Analisa [Back]


1. Analisa apa yang akan terjadi jika memprogram arduino di laptop dengan keadaan Tx dan Rx di pin 0 dan 1 terhubung?

Jawab    :

Saat memprogram arduino di laptop dengan kedaan Tx dan Rx di pin 0 dan 1 masih terhubung, maka program akan error. Karena pin communication antara master dan slave masih terhubung. Oleh karena itu, pada saat mengupload program, antara master dan slave harus satu - satu atau bergantian dengan pin cummunication dilepas terlebih dahulu, sampai program selesai mengupload.

2. Analisa apa yang akan terjadi jika pin Tx dan Rx di putus?

Jawab    :

Pada pemasangan pin komunikasi UART, pin Tx master terhubung pada pin Rx  pada slave yang akan mengirimkan data. Dan pin Tx pada slave dihubungkan ke pin Rx pada master. Apabila pin Tx pada master diputus, maka tidak terjadinya komunikasi sehingga tidak adanya data yang diterima yang membuat lampu LED tidak menyala. Namun apabila pin Tx pada slave diputus, maka tidak berpengaruh apapun pada rangkaiannya. Hal ini dikarenakan pin yang berpengarauh untuk mengirimkan data hingga terjadi komunikasi yaitu pin Tx pada master.
